上一篇文章我们介绍了Tekton的安装并且做了简单的测试，但是我们并不知其所以然，而这篇文章主要带大家来了解以及学习所以然。

Tekton是开源的云原生CI/CD项目，是基于Kubernetes CRD来定义Pipeline，功能强大并且很容易扩展。

在上篇文章中，我们安装完Tekton之后，可以看到安装的CRD如下：

# kubectl get crd | grep tektonclustertasks.tekton.dev                       2022-02-28T06:15:38Zconditions.tekton.dev                         2022-02-28T06:15:38Zextensions.dashboard.tekton.dev               2022-02-28T06:18:40Zpipelineresources.tekton.dev                  2022-02-28T06:15:38Zpipelineruns.tekton.dev                       2022-02-28T06:15:38Zpipelines.tekton.dev                          2022-02-28T06:15:38Zruns.tekton.dev                               2022-02-28T06:15:38Ztaskruns.tekton.dev                           2022-02-28T06:15:38Ztasks.tekton.dev                              2022-02-28T06:15:38Z1.2.3.4.5.6.7.8.9.10.

其中Task、TaskRun、Pipeline、PipelineRun、PipelineResource、Condition作为其核心CRD，这里主要介绍它们。

• Task：定义构建任务，它由一系列有序steps构成。每个step可以定义输入和输出，且可以将上一个step的输出作为下一个step的输入。每个step都会由一个container来执行。

• TaskRun：Task用于定义具体要做的事情，并不会真正的运行，而TaskRun就是真正的执行者，并且会提供执行所需需要的参数，一个TaskRun就是一个Pod。

• Pipeline：顾名思义就是流水线，它由一系列Tasks组成。就像Task中的step一样，上一个Task的输出可以作为下一个Task的输入。

• PipelineRun：Pipeline的实际执行，创建后会创建Pod来执行Task，一个PipelineRun中有多个Task。

• PipelineResource：主要用于定义Pipeline的资源，常见的如Git地址、Docker镜像等。

• Condition：它主要是在Pipeline中用于判断的，Task的执行与否通过Condition的判断结果来决定。

Tips：PipelineResource和Condition都会被废弃。但是在低版本中还是会继续使用，所以这里会简单介绍一下。

编辑搜图

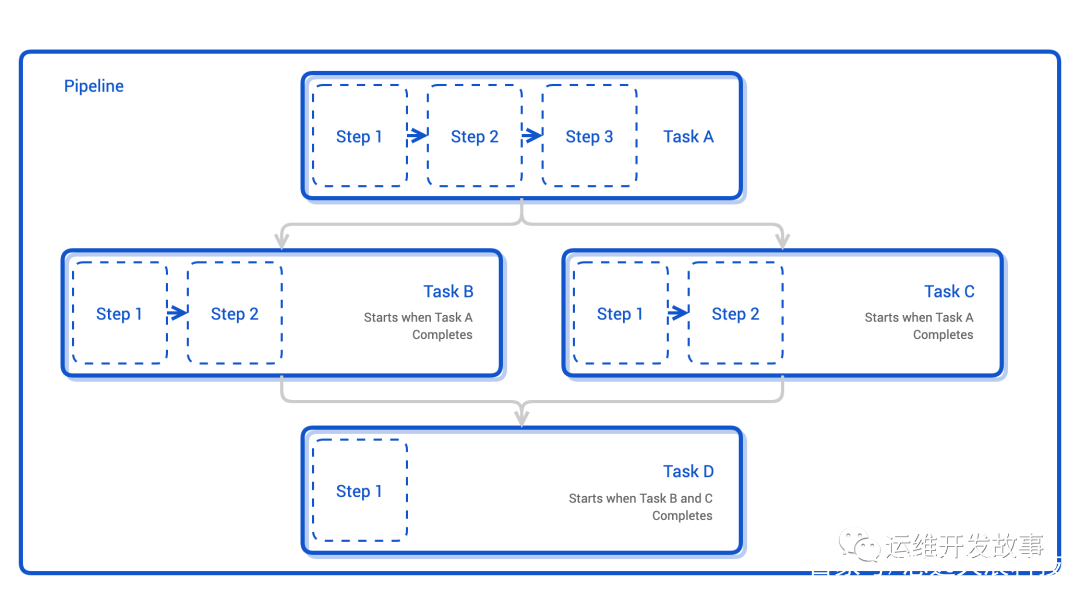

如上图所示，一个Pipeline是由许多Task组成，每个Task又由许多step组成。在实际工作中，我们可以灵活定义各种Task，然后根据需要任意组合Task形成各类Pipeline来完成不同的需求。

实现原理

上面大致介绍了Tekton的主要CRD以及它们所具备的能力，那么，Tekton是如何把这些CRD串联起来的呢?

我们在安装完Tekton后，可以看到如下两个Pod。

# kubectl get po -n tekton-pipelines NAME                                           READY   STATUS    RESTARTS   AGEtekton-pipelines-controller-75c456df85-qxvq2   1/1     Running   0          2d22htekton-pipelines-webhook-5bc8d6b7c4-w6pdn      1/1     Running   0          2d22h1.2.3.4.

一个是tekton-pipelines-controller，一个是tekton-pipelines-webhook。其实从命名方式就可以看出，一个是tekton的控制器，用于监听CRD对象，一个是tekton的网络钩子，用于做CRD校验，其中tekton-pipelines-controller就是Tekton的核心实现Pod。

tekton-pipelines-controller在启动的时候会初始化两个Controller：PipelineRunController以及TaskRunController。我们可以通过main.go(cmd/controller/main.go)看到，如下：

......   go func() {  // start the web server on port and accept requests
  log.Printf("Readiness and health check server listening on port %s", port)  log.Fatal(http.ListenAndServe(":"+port, mux))
 }() ctx = filteredinformerfactory.WithSelectors(ctx, v1beta1.ManagedByLabelKey) sharedmain.MainWithConfig(ctx, ControllerLogKey, cfg,  taskrun.NewController(opts, clock.RealClock{}),  pipelinerun.NewController(opts, clock.RealClock{}),
 )
}1.2.3.4.5.6.7.8.9.10.11.12.

如上所示会通过taskrun.NewController和pipelinerun.NewController来进行初始化，然后通过sharedmain.MainWithConfig调用controller.StartAll来启动所有Controller。

PipelineRunController通过监听PipelineRun对象的变化，然后从PipelineSpec中获取Task列表并构建成一张有向无环图(DAG)，然后通过遍历DAG找到可被调度的Task节点创建对应的TaskRun对象。具体可以通过(pkg/reconciler/pipelinerun/pipelinerun.go)中的reconcile方法进行查看。

TaskRunController监听到TaskRun对象的变化，就会将TaskRun中的Task转化为Pod，由Kubernetes调度执行。可以通过(pkg/reconciler/taskrun/taskrun.go)中的reconcile方法进行查看。

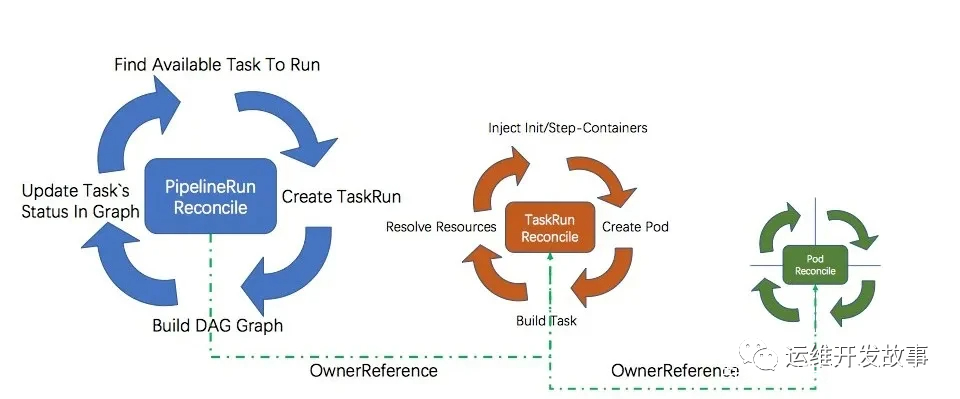

利用 Kubernetes 的 OwnerReference 机制， PipelineRun Own TaskRun、TaskRun Own Pod、Pod 状态变更时，触发 TaskRun 的 reconcile 逻辑， TaskRun 状态变更时触发 PipelineRun 的 reconcile 逻辑。

编辑搜图

当TaskRun的Pod变成running过后，就会通知第一个step容器来执行(通过一个名叫entrypoint的二进制文件来完成)。

当然这个entrypoint二进制文件也有运行条件的，当且仅当pipeline的状态的annotation通过Kubernetes Download Api以文件的方式注入到step container后才会启动提供的命令。这句话是不是有点绕?按照官方的说法是：Tekton Pipeline是通过Kubernetes Annotation来跟踪Pipeline的状态，而且这些annotations会通过Kubernetes Download Api以文件的方式注入到Step Container中，Step Container中的entrypoint会监听着这些文件，当特定的annotation以文件的形式注入进来过后，entrypoint才会去执行命令。比方说，一个Task中有两个step，第二个step中的entrypoint会等待，直到annotation以文件的形式告诉它第一个step已经完成。

我们来梳理一下整体的流程，如下：

1. 用户通过client创建PipelineRun资源。

2. PipelineRunController监听到PipelineRun资源，就把里面的Task组成DAG(有向无环图)，遍历DAG得到Task，并创建TaskRun。

3. TaskRunController监听到TaskRun资源，就会通过Kubernetes将Task转化为Pod启动(Task受Condition条件控制)。

4. Pod启动后会运行Task中的每一个Step完成具体的指令。

5. 运行完成后Pod会变成Completed状态，同时也会更新PipelineRun的状态。

到此一个Pipeline就运行完成了。

PipelineResources

这里将PipelintResource提到最前面来说明，主要是后面的操作有需要它的地方。

PipelineResource用于定义资源的信息，虽然会被弃用，但是在旧版本中依然会使用。

PipelineResource的定义很简单，如下：

apiVersion: tekton.dev/v1alpha1kind: PipelineResourcemetadata:  name: hello-word-resourcespec:  type: git
  params:  - name: url
    value: https://gitee.com/coolops/springboot-helloworld.git1.2.3.4.5.6.7.8.9.

在TaskRun中就可以引用hello-word-resource资源得到具体的git地址。

TasksTask就是一个任务模板，Task的定义中可以包含变量，在真正执行的时候需要给变量赋值。

Task

通过input.params定义入参，每一个入参还可以指定默认值，在每一个step中可以$(params.A)引用变量。steps字段表示当前Task有哪些步骤组成，每一个step都会通过定义一个container来执行具体的操作。

Task主要包括以下元素：

• Parameters：用于定义params参数。

• Resources：定义输入、输出资源，老版本由PipelineResources定义，不过在新版本中PipelineResources将被弃用。

• Steps：定义具体的操作步骤。

• Workspaces：定义工作区，Task可以共享工作区。

• Results：定义结果输出，可以用于展示或者给另外的Task使用。

Task的定义如下：

apiVersion: tekton.dev/v1beta1kind: Taskmetadata:  name: maven-buildspec:  resources:    inputs:    - name: repo
      type: git
  steps:  - name: build
    image: maven:3.3-jdk-8
    command:    - mvn clean package
    workingDir: /workspace/repo    1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.

再定义一个构建Dokcer镜像并推送到Hub的Task，如下：

apiVersion: tekton.dev/v1beta1kind: Taskmetadata:  name: build-and-push-imagespec:  params:  - name: pathToDockerfile
    type: string
    default: /workspace/repo/Dockerfile
    description: define Dockerfile path
  - name: pathToContext
    type: string
    default: /workspace/repo
    description:  Docker deamon build context
  - name: imageRepo
    type: string
    default: registry.cn-hangzhou.aliyuncs.com
    description: docker image repo
  resources:    inputs:    - name: repo
      type: git
    outputs:    - name: builtImage
      type: image
  steps:  - name: build-image
    image: docker:stable
    scripts: |
      #!/usr/bin/env sh
      docker login $(params.imageRepo)      docker build -t $(resources.outputs.builtImage.url) -f $(params.pathToDockerfile) $(params.pathToContext)      docker push $(resources.outputs.builtImage.url)    volumeMounts:    - name: dockersock
      mountPath: /var/run/docker.sock
  volumes:  - name: dockersock
    hostPath:      path: /var/run/docker.sock1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.

如上，我们可以通过直接编写shell脚本的方式来实现需求，而且使用docker构建镜像需要sock文件，可以像pod挂载那样挂载需要的东西。

step还有其他的配置，比如为某个step设置超时时间，如下：

steps:  - name: sleep-then-timeout
    image: ubuntu
    script: |
      #!/usr/bin/env bash
      echo "I am supposed to sleep for 60 seconds!"
      sleep 60
    timeout: 5s1.2.3.4.5.6.7.8.

更多的操作可以通过(https://tekton.dev/docs/pipelines/tasks/)进行学习研究。

TaskRuns

Task在定义好之后，并不会被执行，就像我们定义了一个函数，如果没被调用的话，这个函数就不会被执行一样。而TaskRun就可以就好似调用方，用它来执行Task里的具体内容。

TaskRun会设置Task需要的参数，并通过taskRef字段来引用Task，如下：

apiVersion: tekton.dev/v1beta1kind: TaskRunmetadata:  name: build-and-push-imagespec:  params:  - name: imageRepo
    value: registry.cn-zhangjiakou.aliyuncs.com
  taskRef:    name: build-and-push-image # 关联定义好的task
  resources:    inputs:      - name: repo # 指定输入的仓库资源
        resourceRef:          name: hello-word-resource
    outputs: # 指定输出的镜像资源
      - name: builtImage
        resourceRef:          name: hello-word-image1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.

通过如上的定义，就将build-and-push-image的Task进行关联，并且通过resources定义Task需要的sources参数，然后通过parms来定义参数，该参数会替代掉Task中的默认参数。

在实际中，基本不会去定义TaskRun，除非自己去测试某个Task是否正常。

Pipelines

一个TaskRun只能执行一个Task，当我们需要同时编排许多Task的时候，就需要使用Pipeline了，就像使用Jenkinsfile来编排不同的任务一样。

Pipeline是一个编排Task的模板，通过spec.params来声明执行时需要的入参，通过spec.tasks来编排具体的task，除此之外还可以通过runAfter来控制Task的先后顺序。

先定义一个简单的Pipeline，如下：

apiVersion: tekton.dev/v1beta1kind: Pipelinemetadata:  name: build-and-push-imagespec:  resources:    - name: repo
      type: git
    - name: builtImage
      type: image
  tasks:    # 构建并推送 Docker 镜像
    - name: build-and-push-image
      taskRef:        name: build-and-push-image
      resources:        inputs:          - name: repo # Task 输入名称
            resource: repo # Pipeline 资源名称
        outputs:          - name: builtImage
            resource: builtImage1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.

上面定义的Pipeline关联了build-and-push-image Task，该Task所需要的输入输出参数，通过Pipeline的spec.resources定义，这里的spec.resources依然依赖PipelineResources中定义的具体资源。

上面提到过，如果要在Pipeline中控制Task顺序，则要使用runAfter参数，如下：

- name: test-app
  taskRef:    name: make-test
  resources:    inputs:      - name: workspace
        resource: my-repo- name: build-app
  taskRef:    name: kaniko-build
  runAfter:    - test-app
  resources:    inputs:      - name: workspace
        resource: my-repo1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.

如上build-app的Task依赖test-app的Task。

除此之外，还可以将上个Task的输出作为下一个Task的输入，如下。

- name: build-app
  taskRef:    name: build-push
  resources:    outputs:      - name: image
        resource: my-image- name: deploy-app
  taskRef:    name: deploy-kubectl
  resources:    inputs:      - name: image
        resource: my-image
        from:          - build-app1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.

如上通过from关键字来引入其他Task的输出。

如果要在Pipeline中使用条件判断，也可以像以下方式使用when关键字。

tasks:  - name: deploy-to-dev
    when:      - input: "$(params.branch)"
        operator: in
        values: ["dev"]    taskRef:      name: deploy-to-dev---tasks:  - name: deploy-to-test
    when:      - input: "$(params.branch)"
        operator: in
        values: ["test"]    taskRef:      name: deploy-to-test1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.

注意：when和condition不能同时在一个Task中使用，不然会被认定为无效。

还有一个关键字和when效果一样，就是condition。

condition的作用就是用一些条件来保护Task，只有在满足条件的情况下才会运行Task。在Task运行之前，会对所有的条件进行判断，只有全部条件成功，才会运行Task，否则不会允许。

如下定义一个简单的条件语句。

tasks:  - name: deploy-if-branch-is-master
    conditions:      - conditionRef: is-master-branch
        params:          - name: branch-name
            value: my-value
    taskRef:      name: deploy1.2.3.4.5.6.7.8.9.

当然条件约束仅针对当前的Task，如果其他Task不受当前Task影响，则不受约束。

更多的使用方式见(https://tekton.dev/docs/pipelines/pipelines/)。

PipelineRuns

Pipeline和Task一样，单纯的定义完并不会运行，Pipeline需要借助PipelineRun来完成真正的执行。

PipelineRun会自动为Pipeline中定义的Task创建对应的TaskRun。

下面定义一个简单的PipelineRun。

apiVersion: tekton.dev/v1beta1kind: PipelineRunmetadata:  name: build-and-push-imagespec:  pipelineRef:    name: build-and-push-image
  resources:    - name: repo
      resourceRef:        name: demo-git
    - name: builtImage
      resourceRef:        name: harbor-image1.2.3.4.5.6.7.8.9.10.11.12.13.14.

其中spec.pipelineRef用来关联定义的Pipeline，spec.resources用来给Pipeline传递参数。

上面的repo和builtImage参数依然需要通过PipelineResources定义。不过在新版本，也可以通过resourceSpec来进行定义，如下。

apiVersion: tekton.dev/v1beta1kind: PipelineRunmetadata:  name: build-and-push-imagespec:  pipelineRef:    name: build-and-push-image
  resources:    - name: repo
      resouorceSpec:        type: git
        params:        - name: url
          value: https://gitee.com/coolops/springboot-helloworld.git
    - name: builtImage
      resouorceSpec:        type: image
        params:        - name: url
          value: registry.cn-hangzhou.aliyuncs.com/coolops/helloworld:latest1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.

Conditions

condition用于在Pipeline中进行条件判断，不过在新版本中会被废弃，使用上面介绍的when替代，这里不再做多的介绍了。

鉴权管理

上面介绍了主要的CRD以及它们的使用方式，但是还有一种是需要我们关注的，比如代码仓库的密码怎么管理?镜像仓库的密码怎么管理?因为这些都是在实际工作中需要使用的。

Tekton通过在PipelineRun中指定ServiceAccount来实现。不过Tekton要求定义的每个Secret都需要指定对应的annotation。目前支持的annotation有以下两种：

• Git：tekton.dev/git-**0:** https**:**//github.com。

• Docker：tekton.dev/docker-**0:** https**:**//gcr.io。

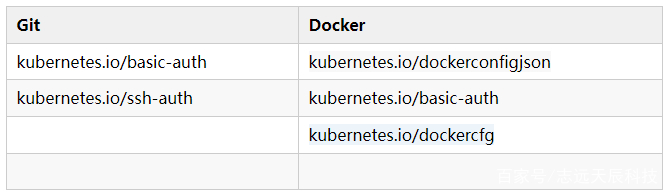

目前这两种分别支持以下类型。

编辑搜图

Tekton到底是如何使用到这些secret的呢?

原来，为了使用这些Secret，Tekton在实例化Pod的时候就会执行凭证初始化， Tekton会将具体的Secret进行关联并聚合到/tekton/creds目录中，之后才会执行具体的Task步骤。

下面我们具体操作一下，以镜像仓库为例。

(1)创建secret：

apiVersion: v1kind: Secretmetadata:  name: docker-registry-secret
  annotations:    tekton.dev/docker-0: https://gcr.io # Described belowtype: kubernetes.io/basic-authstringData:  username: <cleartext username>
  password: <cleartext password>1.2.3.4.5.6.7.8.9.10.

其中tekton.dev/docker-0: [https://gcr.io](https://gcr.io)用来指定对应的仓库地址。

(2)创建seviceaccount：

apiVersion: v1kind: ServiceAccountmetadata:  name: docker-registry-sasecrets:  - name: docker-registry-secret1.2.3.4.5.6.

(3)在PipelineRun中引用：

apiVersion: tekton.dev/v1beta1kind: PipelineRunmetadata:  name: demo-pipeline
  namespace: defaultspec:  serviceAccountName: docker-registry-sa
  pipelineRef:    name: demo-pipeline1.2.3.4.5.6.7.8.9.

如果需要同时使用多个serviceaccount怎么办呢?比如我们在一条完成的Pipeline中，在拉取代码的时候会用到Git的账户，在推送镜像的时候会用到镜像仓库的账户。

这时候我们就不能用serviceAccountName了，而是需要使用serviceAccountNames。serviceAccountNames是一个List，可以指定Task关联具体的serviceaccount，如下。
