Flink CDC 系列 - 构建 MySQL 和 Postgres 上的 Streaming ETL

作者阿里云代理 文章分类 分类:linux图文教程 阅读次数 已被围观 1982
本篇教程将展示如何基于 Flink CDC 快速构建 MySQL 和 Postgres 的流式 ETL。

Flink-CDC 项目地址:
https://github.com/ververica/flink-cdc-connectors

本教程的演示基于 Docker 环境,都将在 Flink SQL CLI 中进行,只涉及 SQL,无需一行 Java/Scala 代码,也无需安装 IDE。

假设我们正在经营电子商务业务,商品和订单的数据存储在 MySQL 中,订单对应的物流信息存储在 Postgres 中。

对于订单表,为了方便进行分析,我们希望让它关联上其对应的商品和物流信息,构成一张宽表,并且实时把它写到 ElasticSearch 中。

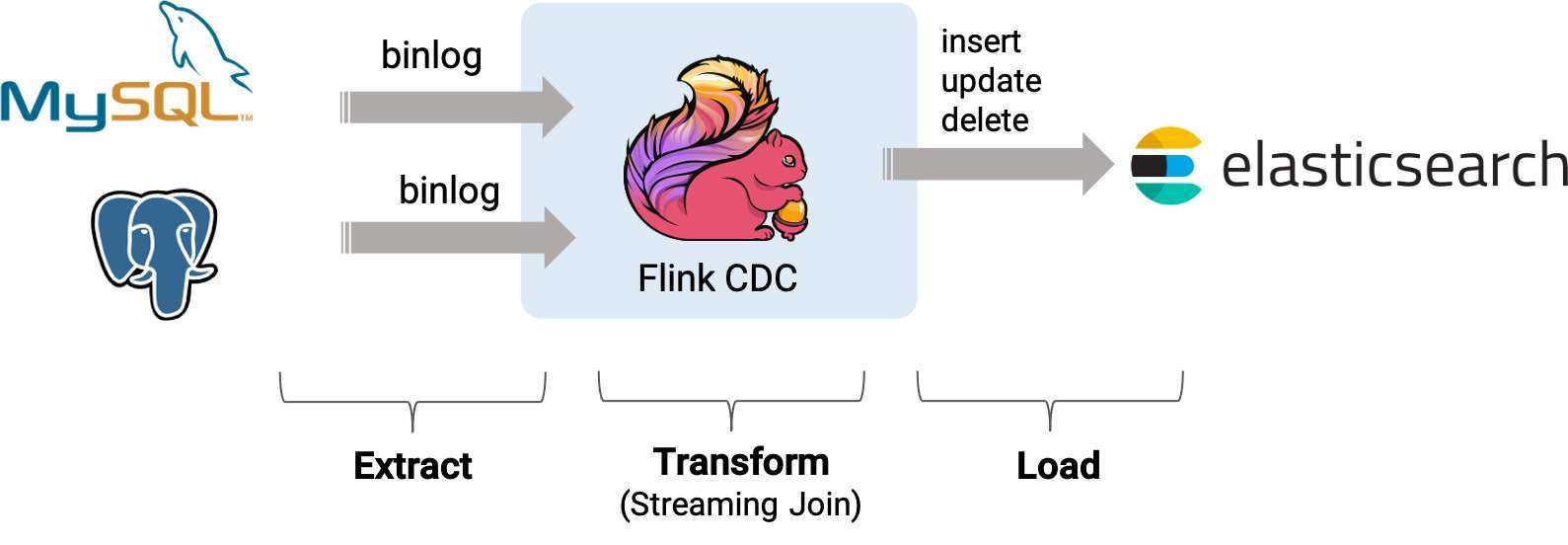

接下来的内容将介绍如何使用 Flink Mysql/Postgres CDC 来实现这个需求,系统的整体架构如下图所示:

一、准备阶段

准备一台已经安装了 Docker 的 Linux 或者 MacOS 电脑。

1.1 准备教程所需要的组件

接下来的教程将以 docker-compose 的方式准备所需要的组件。

使用下面的内容创建一个 docker-compose.yml 文件:

version: '2.1' services: postgres: image: debezium/example-postgres:1.1 ports: - "5432:5432" environment: - POSTGRES_PASSWORD=1234 - POSTGRES_DB=postgres - POSTGRES_USER=postgres - POSTGRES_PASSWORD=postgres mysql: image: debezium/example-mysql:1.1 ports: - "3306:3306" environment: - MYSQL_ROOT_PASSWORD=123456 - MYSQL_USER=mysqluser - MYSQL_PASSWORD=mysqlpw elasticsearch: image: elastic/elasticsearch:7.6.0 environment: - cluster.name=docker-cluster - bootstrap.memory_lock=true - "ES_JAVA_OPTS=-Xms512m -Xmx512m" - discovery.type=single-node ports: - "9200:9200" - "9300:9300" ulimits: memlock: soft: -1 hard: -1 nofile: soft: 65536 hard: 65536 kibana: image: elastic/kibana:7.6.0 ports: - "5601:5601"

该 Docker Compose 中包含的容器有:

  • MySQL:商品表 products 和 订单表 orders 将存储在该数据库中, 这两张表将和 Postgres 数据库中的物流表 shipments 进行关联,得到一张包含更多信息的订单表 enriched_orders
  • Postgres:物流表 shipments 将存储在该数据库中;
  • Elasticsearch:最终的订单表 enriched_orders 将写到 Elasticsearch;
  • Kibana:用来可视化 ElasticSearch 的数据。

 docker-compose.yml 所在目录下执行下面的命令来启动本教程需要的组件:

docker-compose up -d

该命令将以 detached 模式自动启动 Docker Compose 配置中定义的所有容器。你可以通过 docker ps 来观察上述的容器是否正常启动了,也可以通过访问 http://localhost:5601/ 来查看 Kibana 是否运行正常。

注:本教程接下来用到的容器相关的命令也都需要在 docker-compose.yml 所在目录下执行。

1.2 下载 Flink 和所需要的依赖包

  1. 下载 Flink 1.13.2 [1] 并将其解压至目录 flink-1.13.2
  2. 下载下面列出的依赖包,并将它们放到目录 flink-1.13.2/lib/

[1] https://downloads.apache.org/flink/flink-1.13.2/flink-1.13.2-bin-scala_2.11.tgz

1.3 准备数据

1.3.1 在 MySQL 数据库中准备数据

  1. 进入 MySQL 容器:

    docker-compose exec mysql mysql -uroot -p123456
  2. 创建数据库和表 productsorders,并插入数据:

    -- MySQL CREATE DATABASE mydb; USE mydb; CREATE TABLE products ( id INTEGER NOT NULL AUTO_INCREMENT PRIMARY KEY, name VARCHAR(255) NOT NULL,
      description VARCHAR(512)
    ); ALTER TABLE products AUTO_INCREMENT = 101; INSERT INTO products VALUES (default,"scooter","Small 2-wheel scooter"),
           (default,"car battery","12V car battery"),
           (default,"12-pack drill bits","12-pack of drill bits with sizes ranging from #40 to #3"),
           (default,"hammer","12oz carpenter's hammer"),
           (default,"hammer","14oz carpenter's hammer"),
           (default,"hammer","16oz carpenter's hammer"),
           (default,"rocks","box of assorted rocks"),
           (default,"jacket","water resistent black wind breaker"),
           (default,"spare tire","24 inch spare tire"); CREATE TABLE orders (
      order_id INTEGER NOT NULL AUTO_INCREMENT PRIMARY KEY,
      order_date DATETIME NOT NULL,
      customer_name VARCHAR(255) NOT NULL,
      price DECIMAL(10, 5) NOT NULL,
      product_id INTEGER NOT NULL,
      order_status BOOLEAN NOT NULL -- Whether order has been placed ) AUTO_INCREMENT = 10001; INSERT INTO orders VALUES (default, '2020-07-30 10:08:22', 'Jark', 50.50, 102, false),
           (default, '2020-07-30 10:11:09', 'Sally', 15.00, 105, false),
           (default, '2020-07-30 12:00:30', 'Edward', 25.25, 106, false);

1.3.2 在 Postgres 数据库中准备数据

  1. 进入 Postgres 容器:

    docker-compose exec postgres psql -h localhost -U postgres
  2. 创建表 shipments,并插入数据:

    -- PG CREATE TABLE shipments (
       shipment_id SERIAL NOT NULL PRIMARY KEY,
       order_id SERIAL NOT NULL,
       origin VARCHAR(255) NOT NULL,
       destination VARCHAR(255) NOT NULL,
       is_arrived BOOLEAN NOT NULL ); ALTER SEQUENCE public.shipments_shipment_id_seq RESTART WITH 1001; ALTER TABLE public.shipments REPLICA IDENTITY FULL; INSERT INTO shipments VALUES (default,10001,'Beijing','Shanghai',false),
            (default,10002,'Hangzhou','Shanghai',false),
            (default,10003,'Shanghai','Hangzhou',false);

二、启动 Flink 集群和 Flink SQL CLI

  1. 使用下面的命令跳转至 Flink 目录下:

    cd flink-1.13.2
  2. 使用下面的命令启动 Flink 集群:

    ./bin/start-cluster.sh

    启动成功的话,可以在 http://localhost:8081/ 访问到 Flink Web UI,如下所示:

    image-20211117195311158

  3. 使用下面的命令启动 Flink SQL CLI

    ./bin/sql-client.sh

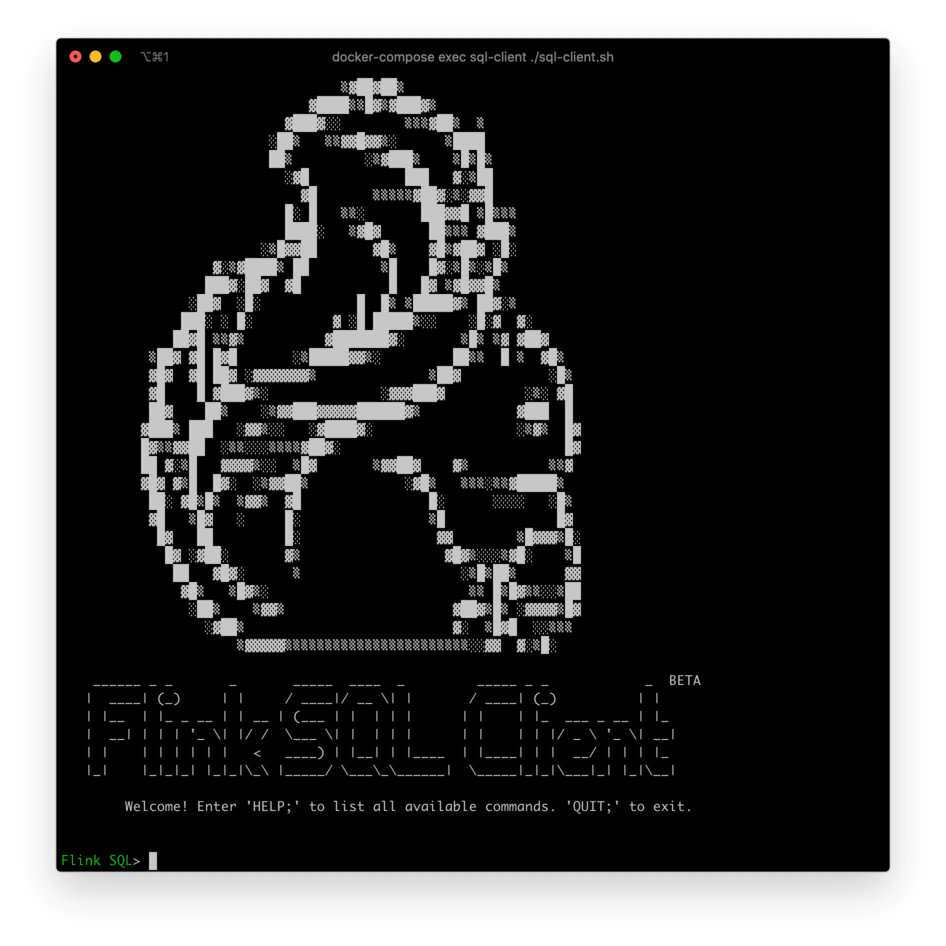

    启动成功后,可以看到如下的页面:


三、在 Flink SQL CLI 中使用 Flink DDL 创建表

首先,开启 checkpoint,每隔 3 秒做一次 checkpoint。

-- Flink SQL                   Flink SQL> SET execution.checkpointing.interval = 3s;

然后, 对于数据库中的表 products, orders, shipments,使用 Flink SQL CLI 创建对应的表,用于同步这些底层数据库表的数据。

-- Flink SQLFlink SQL> CREATE TABLE products (    id INT,    name STRING,    description STRING,    PRIMARY KEY (id) NOT ENFORCED  ) WITH (    'connector' = 'mysql-cdc',    'hostname' = 'localhost',    'port' = '3306',    'username' = 'root',    'password' = '123456',    'database-name' = 'mydb',    'table-name' = 'products'  );Flink SQL> CREATE TABLE orders (   order_id INT,   order_date TIMESTAMP(0),   customer_name STRING,   price DECIMAL(10, 5),   product_id INT,   order_status BOOLEAN,   PRIMARY KEY (order_id) NOT ENFORCED ) WITH (   'connector' = 'mysql-cdc',   'hostname' = 'localhost',   'port' = '3306',   'username' = 'root',   'password' = '123456',   'database-name' = 'mydb',   'table-name' = 'orders' );Flink SQL> CREATE TABLE shipments (   shipment_id INT,   order_id INT,   origin STRING,   destination STRING,   is_arrived BOOLEAN,   PRIMARY KEY (shipment_id) NOT ENFORCED ) WITH (   'connector' = 'postgres-cdc',   'hostname' = 'localhost',   'port' = '5432',   'username' = 'postgres',   'password' = 'postgres',   'database-name' = 'postgres',   'schema-name' = 'public',   'table-name' = 'shipments' );

最后,创建 enriched_orders 表, 用来将关联后的订单数据写入 Elasticsearch 中。

-- Flink SQLFlink SQL> CREATE TABLE enriched_orders (   order_id INT,   order_date TIMESTAMP(0),   customer_name STRING,   price DECIMAL(10, 5),   product_id INT,   order_status BOOLEAN,   product_name STRING,   product_description STRING,   shipment_id INT,   origin STRING,   destination STRING,   is_arrived BOOLEAN,   PRIMARY KEY (order_id) NOT ENFORCED ) WITH (     'connector' = 'elasticsearch-7',     'hosts' = 'http://localhost:9200',     'index' = 'enriched_orders' );

四、关联订单数据并且将其写入 Elasticsearch 中

使用 Flink SQL 将订单表 order 与 商品表 products,物流信息表 shipments 关联,并将关联后的订单信息写入 Elasticsearch 中。

-- Flink SQLFlink SQL> INSERT INTO enriched_orders SELECT o.*, p.name, p.description, s.shipment_id, s.origin, s.destination, s.is_arrived FROM orders AS o LEFT JOIN products AS p ON o.product_id = p.id LEFT JOIN shipments AS s ON o.order_id = s.order_id;

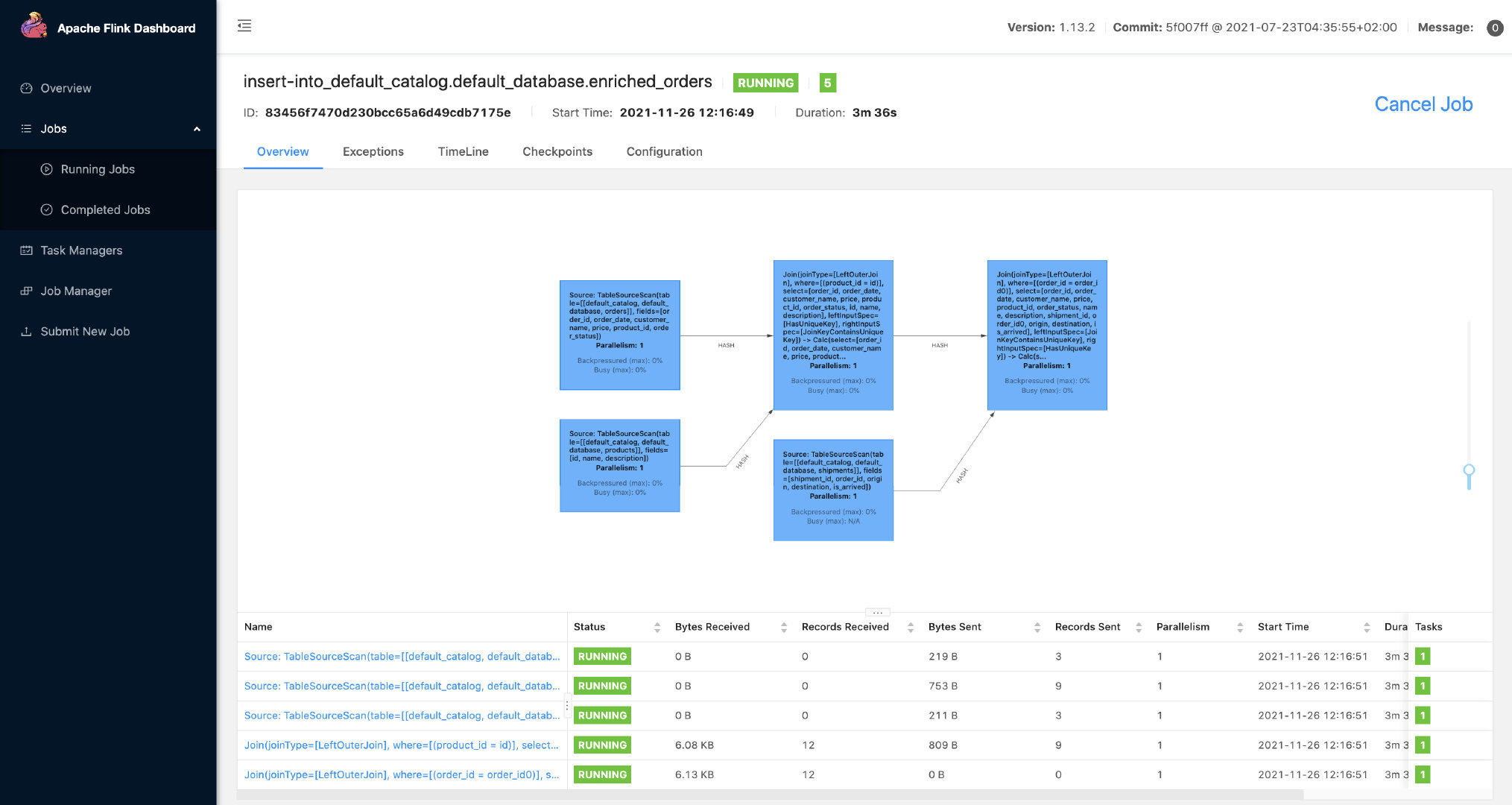

启动成功后,可以访问 http://localhost:8081/#/job/running 在 Flink Web UI 上看到正在运行的 Flink Streaming Job,如下图所示:


现在,就可以在 Kibana 中看到包含商品和物流信息的订单数据。

首先访问 http://localhost:5601/app/kibana#/management/kibana/index_pattern 创建 index pattern enriched_orders

kibana-create-index-pattern

然后就可以在 http://localhost:5601/app/kibana#/discover 看到写入的数据了。

kibana-detailed-orders

接下来,修改 MySQL 和 Postgres 数据库中表的数据,Kibana 中显示的订单数据也将实时更新。

  1. 在 MySQL 的 orders 表中插入一条数据:

    --MySQLINSERT INTO ordersVALUES (default, '2020-07-30 15:22:00', 'Jark', 29.71, 104, false);
  2. 在 Postgres 的 shipment 表中插入一条数据:

    --PGINSERT INTO shipmentsVALUES (default,10004,'Shanghai','Beijing',false);
  3. 在 MySQL 的 orders 表中更新订单的状态:

    --MySQLUPDATE orders SET order_status = true WHERE order_id = 10004;
  4. 在 Postgres 的 shipment 表中更新物流的状态:

    --PGUPDATE shipments SET is_arrived = true WHERE shipment_id = 1004;
  5. 在 MYSQL 的 orders 表中删除一条数据:

    --MySQLDELETE FROM orders WHERE order_id = 10004;

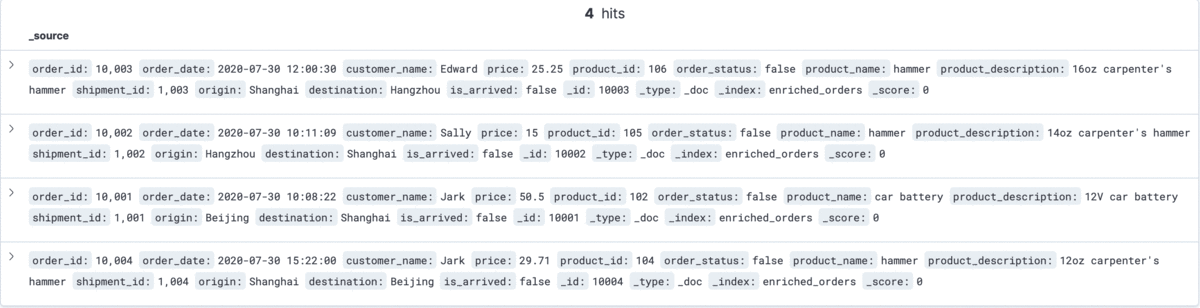

    每执行一步就刷新一次 Kibana,可以看到 Kibana 中显示的订单数据将实时更新,如下所示:

    kibana-detailed-orders-changes

五、环境清理

本教程结束后,在 docker-compose.yml 文件所在的目录下执行如下命令停止所有容器:

docker-compose down

在 Flink 所在目录 flink-1.13.2 下执行如下命令停止 Flink 集群:

./bin/stop-cluster.sh

六、总结

在本文中,我们以一个简单的业务场景展示了如何使用 Flink CDC 快速构建 Streaming ETL。希望通过本文,能够帮助读者快速上手 Flink CDC ,也希望 Flink CDC 能满足你的业务需求。
